VSR4DNシリーズ
本製品は販売終了いたしました。

ビデオサーベイランス・レコーダー:VSR4DN


概要

VSR4DNシリーズは、4チャネルのアナログカメラ入力を備えるとともに、微速度録画、モーション ディテクション(動体検知) 録画、センサー録画、スケジュール録画などの豊富な機能を内蔵した、ビデオサーベイランス用の高性能デジタルビデオデータレコーダーです。従来のレコーダーに比べて1/2から1/3という圧倒的な低価格を実現していますので、企業のセキュリティのほか、マンション、学校、公的な集会所、店舗などに最適です。

特長

4ch ビデオ入力 4 台の CCTV (アナログ ビデオ カメラ) を接続して同時録画できます。
4 分割モニタ出力 4台のCCTVカメラからの生映像や録画した映像を、BNCケーブル接続したテレビモニタに4分割画面で出力します。
1ch 音声入力 任意のCCTVまたは外部マイクロホンからの音声信号を記録できます。
微速度撮影 CCTVごとに、通常の毎秒30コマのほか、15コマ、7コマ、5コマ、4コマなど、目的に応じた録画コマ数を選べます。
動体検知録画 人が横切るなどの画面変化を検知して、設定により5 秒、10 秒、15 秒、20 秒、25 秒、30秒間だけ録画します。
センサ検知録画 感熱人検知センサなどの出力を受けて、設定により5 秒、10 秒、15 秒、20 秒、25 秒、30秒間だけ録画します。
スケジュール録画 CCTV別に、録画レート、動体検知、センサ検知録画モードを 1 時間単位で設定できます。
長期間連続録画 500GB HDDを1台搭載した状態で、最長84日間にわたって、4つのCCTVカメラを同時に録画可能です。
増設リムーバブルHDD 2 台搭載可能な HDD のうち 1 台は電源 ON 時でも引き出して交換可能なホットスワップ方式になっています。
ネットワーク対応 イーサネットネットワークを介してPC からすべての機能を遠隔操作可能です。
ワイヤレスリモコン操作 付属のワイヤレスリモコンからすべての操作が行えるため、設置の自由度が高まります。
PC ソフト付属 イーサネットネットワークに対応したWindows XP 用ソフトウェアが付属しています。

製品の外観

ブラックモデル
VSR4D

アイボリーモデル
VSR4D
(実際の製品はHDD増設トレイの形が異なります)

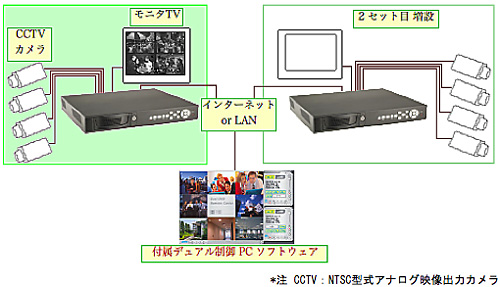

VSR4DNシステム構成例



モニター TV EACH 画面
1 CCTV 映像を全面表示

モニター TV QUAD 画面
4 CCTV 映像を 4 分割同時表示

デュアル リモート 画面
PC ソフトウェアから2台のVSR4DNを
同時に制御できます。

テクノロジ

高性能コーデック VSR4DNはmotion-JPEGに対応した3モードデュアルコーデックを内蔵しています。1 CCTV 録画時は 18:1/BEST、24:1/GOOD、30:1/NORMAL の 3 段階で、また、4 CCTV 同時録画時は 11:1/BEST、14:1/GOOD、17:1/NORMAL の 3 段階で M-JPEG 圧縮比率を変えることにより、小画面の 4 CCTV 同時録画時でも大画面に劣らぬ画質を実現しました。
VSR4DにはDVDビデオやデジタルTV放送に用いられる MPEG2 を更に進化させた MPEG4 コーデックを搭載。画面の変化やコマ速度に応じて圧縮率をつねに変化させ、最適な画質を得る方式です。長時間録画と高画質という相反する要求を両立させています。
ホット スワップ HDD 電源 ON 時でもリムーバブル ディスク トレイを外せるホット スワップ 方式により容易に HDD 交換が可能。
ネットワーク出力二重録画 記録した映像の検索出力のほか、監視録画中の映像もネットワークを介して PC に表示し、PC 側でも録画が可能です。
大容量長時間録画 PATA6 (UATA133) 規格の大容量 HDD に対応。
500GB HDDを1台搭載した状態で、最長84日間(毎秒4コマ時)にわたって、4つのCCTVカメラを同時に録画可能です。古い映像から上書きするエンドレス録画モードも搭載しています。
画質補正 AVI変換 添付のWindows XP用ソフトウェアには、画質補正機能のほかWindows PC 標準のAVIフォーマット動画変換機能が搭載されています。

VSR4DNシリーズ製品仕様

モデル名 VSR4DN 320GBモデル VSR4DN 500GBモデル
入出力端子 BNC 映像入力端子×4 (1Vp-p/75Ω カメラ入力用)
BNC映像出力端子×1 (1Vp-p/75Ω モニタTV出力用)
RCA ピン音声入力×1 (1Vp-p/30kΩ カメラ内蔵マイクまたは外部マイク用)
USB-1 PC コネクタ×1
2 接点 TTL アラーム入力×4 (1Vp-p TTL)
2 接点 TTL アラーム出力×1 (AC125V1A、DC30V TTL)
ネットワーク端子 UTP RJ45×1
(10/100BaseT イーサネット)
標準内蔵 HDD 3.5 インチ ATA100/133 320GB 3.5 インチ ATA100/133 500GB
増設HDD リムーバブル 3.5 インチ (ATA100/133)
40 ピン端子内蔵トレイ×1 (鍵付) (*1)
映像フォーマット Motion JPEG 18:1 / 24:1 / 30:1
(720×228 pixel 独立録画 BEST /GOOD / NORMAL)
Motion JPEG 11:1 / 14:1 / 17:1
(360×114 pixel 4 分割画面同時録画 BEST /GOOD / NORMAL)
映像録画速度:30/15/7/5/4 コマ/秒
音声フォーマット 8kbps ADPCM (8bit 16kHz サンプリング)
付属品 Windows XP PC 用ソフトウェア CD×1(PCはLANまたはUSB接続)
(画質補正機能、AVI動画変換、BMP画像変換機能搭載)
12V/4.8Ah ACアダプタ
多国語解説書×1、日本語解説書×1、保証書×1
電源 50~60Hz AC100~220V 1.5A(100V時ピーク)
寸法・重量 400(W)×50(H)×300(D)mm 3.2kg (HDD内蔵)
*1)増設HDDは工場出荷オプションです

価格

本体価格
VSR4DN (320GB モデル) オープン
VSR4DN (500GB モデル) オープン
VSR4D (250GB モデル) 販売終了
VSR4D (500GB モデル) 販売終了
・筐体の色(ブラック・アイボリー)についてはご購入時にご指定ください
・増設HDDオプションについては弊社までお問い合わせください
・価格にカメラ等は含まれておりません
