Super RAID

次世代ハイエンド4K 映像対応超高速VIDEO RAID

• クラス最速2.8GB/s のI/O スループットの実現
• 大容量高速映像ストリームに最適化
• 12G SAS(3G×4 レーン) & 4G FC のハイブリッドSAN接続

Super RAID は、並列負荷分散と超高帯域I/O を統合したスループットQoS 型の次世代RAID ストレージです。わずか16 HDD で2GB/s を超えるクラス最高のパフォーマンスを誇り、192 HDD の最大構成時で2.8GB/s のスループットを実現します。12G SAS（3G×4 レーン）と同時に4G FC をサポートした業界初のDAS & SAN 同時接続型のハイブリッドSAN ストレージです。SD/HD/2K/4K 非圧縮映像編集をダイレクトに、かつストレスなく運用できる、このクラス唯一の高速ストレージシステムです。

適用

	SD/HD/2K/4K 非圧縮映像編集
	H.264 映像並列エンコーティング
	VOD/IPTV マルチストリーム配信

効果

	映像取込みから編集プロセスの統合
	高帯域ストレージ共有による並列プロセス化
	マルチストリーム映像同時配信

特長

	超高速映像ストリーム用負荷分散RAID
	連続書込みスループット最大2.4GB/s
	連続読出しスループット最大2.8GB/s
	高速ランダム読出しSSD モデルを用意
	12G SAS（3G×4 レーン） & 4G FC のマルチ接続対応、DAS & SAN 構成同時対応
	2.8GB/s 高速ボリュームの同時SAN 共有
	スイッチレス・ダイレクトSAN 対応
	オプショナルSAN ファイル共有ソフトウェア

機能ブロック図

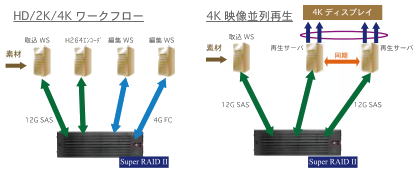

接続構成例

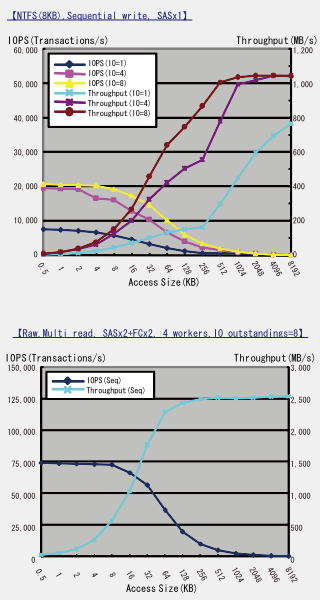

パフォーマンス

仕様

モデル名	Super RAIDシリーズ
形式名	SR-R3016SF シリーズ		SR-10048SF シリーズ		SR-6040SF シリーズ
ホスト インター フェース	12G SAS（3G×4 レーン） & 4G FC トータル8ch
ロード バランシング	Scatter/Gather High Striping
RAID コントローラ	SAS RAIDコントローラ×2系統並列（キャッシュ1GB）
ディスク構成	SATA HDD ×16	SAS HDD ×16	SATA HDD ×48	SAS HDD ×48	MLC SSD ×40	SLC SSD ×40
最大容量	16TB	7.2TB	48TB	21.6TB	20.4TB	10.2TB
RAIDレベル	RAID0、10、50、60
RAID50容量	14TB	6.3TB	44TB	19.8TB	18.4TB	9.2TB
冗長化	HDD又はSSD、電源ユニット、FAN
マネージメント	LCD、SNMP、TELNET、ターミナル
所要電源	AC100-240V、50/60Hz
消費電力	500W以下		1000W以下		300W以下
動作環境	温度35℃以下、湿度95%以下（結露なき事）
フォームファクタ	EIA　19" 3U		EIA　19" 10U 相当		EIA　19" 6U 相当
寸法/重量	430mm(W) ×695mm(D) ×176mm(H) /　約40Kg		430mm(W) ×670mm(D) ×440mm(H) /　約120Kg		430mm(W) ×670mm(D) ×264mm(H) /　約60Kg
保証	センドバック1年、オンサイトオプション

導入事例

下記の主要導入実績がございます。

　・国内大手映像プロダクション　様
　・某著名大学映像学部　様

ダウンロード

下のリストから希望するファイルのタイトルをクリックすると、そのファイルを直接ダウンロードできます。

タイトル	説明	形式	サイズ
カタログ	本製品の印刷用カタログです。	PDF	2.8MB

下記の詳細資料はドキュメントセンターからダウンロードできます。(個人情報の登録が必要です)

＜ダウンロード可能な資料＞
　・Super RAID構成例資料

　ドキュメントセンターへ

DRAMベース 半導体ストレージ Solid STORの無料事前検証プログラムの提供を開始致しました。 圧倒的なハードウェアパフォーマンスをご確認ください。

---
