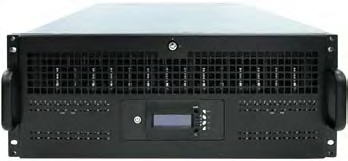

Max ARRAY

グリーン/エコロジー時代の
超高密度/省電力ストレージエンクロージャ

  • 業界初の超高密度4U/64HDD(3.5インチ)ホットスワップ構造
  • 最新の省電力規準MAID2.0 レベル4(85%以上) に対応
  • デュアルコントローラActive/Active 時最大5GB/s を実現
  • 8G FC/6G Wide SAS RAID モデル&J-BOD モデル

MaxARRAYシリーズは、次世代ニーズである省スペース高密度実装とグリーン対応省電力に忠実に応えるために開発された最新のDiskArrayです。各種のストレージ構成ニーズに対応するため、サーバ用J-BOD からDAS接続用WIDE SAS RAID、SAN構成用8G FC RAIDをラインナップしています。RAIDタイプでは、コントローラ当たり最大128台までの6G SAS HDD及びSATA HDDをサポートします。またLCD/WEB GUI/SMTP/SNMPによる高度なローカル/ リモートマネージメント機能を持っています。

適用

  • エンタープライズ
  • HPC
  • クラウド

特長と適用次述

  • 4U/64 HDD(3.5")の超密度ストレージ
  • 最大省電力85%以上を実現(MAID2.0)
  • 高度なHDDホットスワップマウント機構
  • 高効率エアフロー&ファンスピードコントロール
  • スムースドロワーメカニズム
  • 超高性能RAIDプロセッサ&キャッシュメカニズム
  • 8G FC, 6G WIDE SAS(24Gb)に対応
  • RAID0, 1, 3, 5, 6, 10, 30, 50, 60, J-BOD
  • 大容量4GBキャッシュ/コントローラをサポート
  • 高度なファームウェアベース管理ソフトウェア
  • 可変ストライプサイズ及び4Kセクタに対応

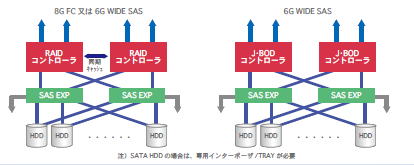

機能ブロック図

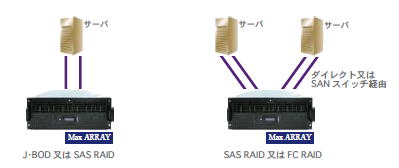

接続構成図

仕様

モデル名 Max ARRAYシリーズ
形式 MAR-R4064F8S6
MAR-RD4064F8S6
MAR-R4064S6S6
MAR-RD4064S6S6
MAJ-R4064S6S6
MAJ-RD4064S6S6
コントローラ FC to SAS RAID
シングル/リダンダント
SAS to SAS RAID
シングル/リダンダント
SAS to SAS J-BOD
シングル/リダンダント
冗長化 1+1冗長化構成、アクティブ/アクティブ
フェールオーバ
デュアル
ホストインターフェース 8G FC x 4/コントローラ 6G WIDE SAS x 2/コントローラ 6G WIDE SAS x 1/コントローラ
HDDインターフェース 6G SAS、6G SATA
拡張インターフェース 6G WIDE SAS x 2
HDD搭載数 3.5" x 64台(最大128台) 3.5" x 64台(最大数はホスト依存)
RAIDキャッシュ 最大4GB/コントローラ
(BBUオプション)
-
RAIDレベル 0、1、3、5、6、10、30、50、60、J-BOD
最大LUN 128
省電力モード MAID2.0 レベル1~4に対応(最大85%以上)
マネージメント LCD、Eメール、WEB GUI、SMTP、SNMP
その他 SMART、オンラインRAID拡張、メディアスキャン
バッドブロックリマッピング、ドライブローミング
電源 1100W x 2 リダンダント(ホットスワップ)
消費電力 最大1000W(SAS 7.2k HDD x 64台フルR/W時)
フォームファクタ EIA 19" 4U
寸法/重量 483 x 900 x 177(W x D x H)
最大89Kg(HDDフル実装時)
動作環境 AC90~254V、50/60Hz
温度35℃以下、湿度85%以下
保証 センドバック1年、オンサイトオプション

価格

・MAR-R/RD4064F8S6/xxxx Max ARRAY FC RAID オープン価格
・MAR-R/RD4064S6S6/xxxx Max ARRAY SAS RAID オープン価格
・MAJ-R/RD4064S6S6/xxxx Max ARRAY SAS J-BOD オープン価格
