Mirror Force

次世代3G SATAⅡ超小型高速インラインミラーコントローラ

  • OS 非依存SATA to SATA RAID コントローラ
  • HDD スピードリアル書込み/ 倍速読出し
  • 組込みが容易な超小型2.5”サイズ
製品イメージ

Mirror Force は、高性能化が進む3.5” HDD、2.5” HDD のパフォーマンスに余裕で対応する、最新の3G SATAⅡto SATAⅡインライン型の高速ハードウェアミラーコントローラです。クラス最高の22000IOPS と190MB/s を超える実行スループットを達成します。従来、インラインミラーコントローラでは、性能を損なわれるケースが多く見受けられますが、本コントローラでは、冗長化と性能向上を同時に達成することができます。又、OEM カスタマへの各種カスタム変更(ボード形状、ファームウェア等)対応から、HDD ホットスワップキャニスタ等の機器インテグレーションまで幅広く柔軟に対応できる体制を用意しております。

適用

産業用組込PC
FA 用高速PC
汎用PC サーバ

効果

既存I/O のハードRAID 化
性能劣化のないRAID 冗長化
倍速リードによる性能向上

特長

OS/ ドライバ非依存インラインコントローラ
3G SATAⅡ to SATAⅡリアルミラーリング
大容量32MB DDR 高速キャッシュ
2台同時読出し方式による倍速リード性能
ディグレード時/ リビルド時ホストI/O 制御
SMART コマンド対応
メディアチェック機能搭載

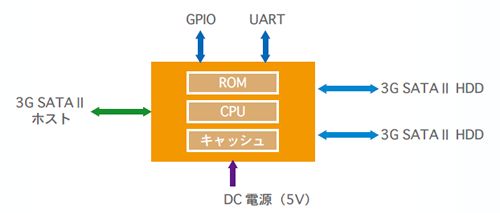

機能ブロック図

機能ブロック図

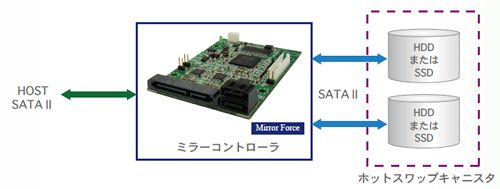

接続構成例

接続構成例

仕様

モデル名Mirror Force
形式AEC-9905
ホスト
インターフェース
3G SATAⅡ×1 ※SATAコンボコネクタ
HDD
インターフェース
3G SATAⅡ×2 ※SATA 7ピン
キャッシュ32MB
RAIDレベルミラーリング、アクティブストライプリード
最大IOPS22000(512KBブロック)
最大スループット190MB/s
フォームファクタ
/寸法
2.5" 97(W)x67(D)x15(H)mm
所要電源DC 5V
消費電力最大0.8A
動作環境温度:0~55℃ 湿度:15~90%RH(結露なき事)
マネージメントLCD/LEDインターフェース、COM、インバンドSATA、SMART、ビーパ
保証センドバック1年(OEM)

オプション

  • 2.5”HDD(SSD) ホットスワップキャニスタ
    2.5”HDD(SSD) ホットスワップキャニスタ

ダウンロード

下のリストから希望するファイルのタイトルをクリックすると、そのファイルを直接ダウンロードできます。

タイトル 説明 形式 サイズ
カタログ 本製品の印刷用カタログです。 PDF 4.04MB

下記の詳細資料はドキュメントセンターからダウンロードできます。(個人情報の登録が必要です)

<ダウンロード可能な資料>
 ※現在はございません。
