PRO RAID

I/O インテンシブアプリケーション対応
高IOPS 高密度RAID

  • 2.5インチ高速ディバイス(15k/10k SAS HDD、SSD)対応
    ストレージ
  • 最新の6G SAS対応/高IOPS
    高密度2U/24ベイ構造2重化RAID
  • デュアルコントローラActive/Active時最大5GB/sを実現
  • 8G FC/6G Wide SAS RAIDモデル&
    J・BOD拡張(最大120HDD)

PRO RAID シリーズは、次世代ニーズである省スペース高密度実装と高IOPS アプリケーションに忠実に応えるために開発された最新のRAID装置です。各種のストレージ構成ニーズに対応するため、DAS 接続用WIDE SAS RAID、及びSAN 構成用8G FC RAID をラインナップしています。コントローラ当たり最大120 台までの6G SAS HDD 及びSATA HDD 又はSSD をサポートします。またLCD/WEB GUI/SMTP/SNMP による高度なローカル/ リモートマネージメント機能を持っています。

適用

  • エンタープライズ
  • HPC
  • クラウド

効果

  • I/O ボトルネックの解消
  • 省スペース/ 省電力に貢献
  • 高効率ストレージTIERING

特長

  • 2U/24 HDD(2.5") の高密度RAID ストレージ
  • キャッシュ同期型2 重化RAID コントローラ
  • 超高性能RAID プロセッサ&キャッシュメカニズム
  • 大容量4GB キャッシュ/ コントローラをサポート
  • 8G FC、6G WIDE SAS(24Gb) に対応
  • RAID0,1,3,5,6,10,30,50,60,J・BOD
  • 高度なファームウェアベース管理ソフトウェア
  • 可変ストライプサイズ及び4K セクタに対応
  • MAID2.0 に対応

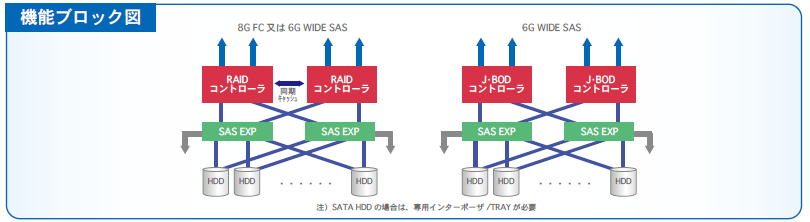

機能ブロック図

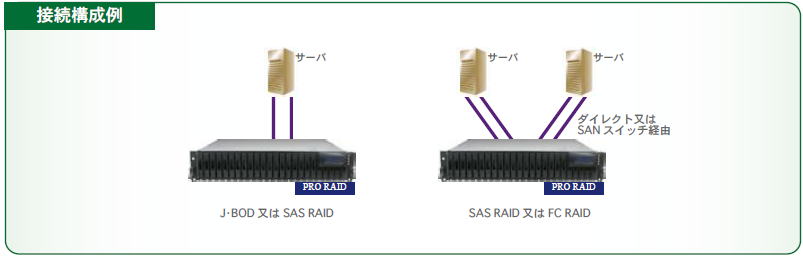

接続構成例

仕様

モデル名 PRO RAIDシリーズ
形式 PR-RD2024F8S6 PR-RD2024S6S6 PJ-RD2024S6S6
コントローラ FC to SAS RAID SAS to SAS RAID SAS to SAS J・BOD
冗長化 1+1冗長化構成、アクティブ/アクティブフェールオーバ デュアル
ホストインターフェース 8G FC×4/コントローラ 6G WIDE SAS×2/コントローラ 6G WIDE SAS×1/コントローラ
HDDインターフェース 6G SAS、6G SATA
拡張インターフェース 6G WIDE SAS×2
HDD搭載数 2.5"×24台(最大120台) 2.5"×24台(最大数はホスト依存)
RAIDキャッシュ 同期ミラー最大4GB/コントローラ(BBU付) ライトバック/ライトスルー -
キャッシュデータ保護 バッテリバックアップユニット(BBU)によるデータ保持 及び キャッシュフラッシュコマンド対応自動/マニュアルデータフラッシュ
RAIDレベル 0、1、3、5、6、10、30、50、60、J・BOD
最大LUN 128
省電力モード MAID2.0に対応
マネージメント LCD、Eメール、WEB GUI、SMTP、SNMP LCD/SES2
HDD障害ポリシー HDD SMART情報によるプリディクティブモード&コントローラエラーハンドリングモードベースホットスペア処理
その他 SMART、オンラインRAID拡張、メディアスキャン、バッドブロックリマッピング、ドライブローミング
HDDホットスワップ、グローバルホットスペアHDD&オートリビルド
電源 400W×2 リダンダント(ホットスワップ)
消費電力 最大330W (SAS 15k HDD×24台フルR/W時)
フォームファクタ EIA 19" 2U
寸法/重量 559(L)×443(W)×88(H)mm、最大20.2Kg(HDDフル実装時)
動作環境 AC90~254V、50/60Hz、温度35℃以下、湿度85%以下
保証 センドバック1年、オンサイトオプション

ダウンロード

下のリストから希望するファイルのタイトルをクリックすると、そのファイルを直接ダウンロードできます。

タイトル 説明 形式 サイズ
PRO RAID
カタログ
本製品の印刷用カタログです。 PDF 575KB
