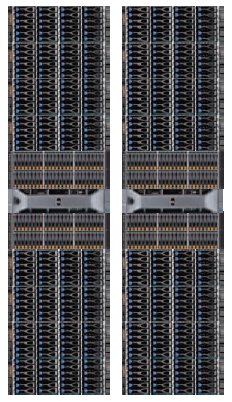

Prime STOR Supertier

大規模仮想化環境の同時アクセスに応える革新の超高効率階層ストレージ


テクニカルコラム「かんたん♪ZFS」を好評連載中!
  • SAN(8G FC & 10G iSCSI) 及びNAS(NFS、CIFS) ユニファイドストレージ
  • 128bit アドレッシングによりほぼ無制限の容量拡張が可能
  • 並列RAIDZ アーキテクチャによる超高可用性と同時に超高帯域の両立
  • トランザクションI/O を最適化する階層ストレージアーキテクチャ
  • SSD/10K SAS/7.2K SAS 並列階層型ダイナミック仮想化ストレージプール

Prime STOR Supertier は、クラウド/ 仮想化基盤などI/O インテンシブな環境において、アプリケーションパフォーマンスを劇的に改善することが可能な超高IOPS 特性階層型ストレージ構造のユニファイドストレージ装置です。アクティブ/ アクティブ300 万IOPS と30GB/s を超える超高速なI/Oを実現し、FC & iSCSI SAN 及びNFS & CIFS NAS サービスを同時に提供することができます。
4KB/8KB クラスのスモールI/O サイズから8MB を超えるラージI/O サイズのアクセスに至るまで高度に最適化されたキャッシュ処理と効率的に配置された3 種類のストレージプールにより最高のトランザクション性能と最大のストリームスループットを実現することができます。

適用

大規模仮想化システム
大規模VDI
大規模クラウドサービス

効果

大規模同時書込みアクセス処理
複合特性アクセスの高速化
アプリケーションへのストレージI/O の最適化

特長

SAN & NAS フルユニファイド仮想化ストレージ
超高帯域並列RAIDZ アーキテクチャ
DRAM/SSD による高効率階層化キャッシュ
並列階層型ハイブリッドストレージプール構造
( SSD プール、10k SAS プール、7.2k SAS プール)
書込み用高速最適化SSD キャッシュ
読出し用超大容量高速拡張SSD キャッシュ
3,000,000IOPS を超えるI/O 処理能力
30GB/s を超える高速スループットを実現
8G FC & 10G/40G ベースiSCSI/NFS/CIFS
ZFS ベース無制限スナップショット/ クローン
ブロックレベル同期/ 非同期レプリケーション

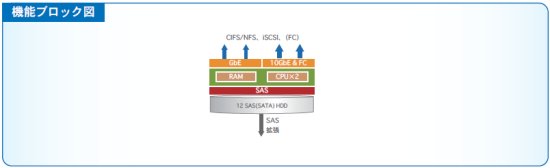

機能ブロック図

機能ブロック図

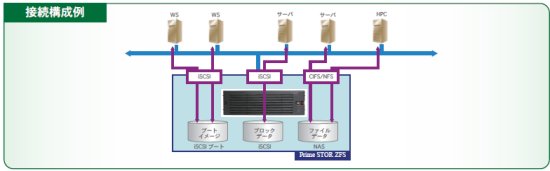

接続構成例

仕様

モデル名 Prime STOR Supertier
形式 PS-RD10000シリーズ
ストレージ
コントローラ
1+1冗長化構成、アクティブ/アクティブフェールオーバ
ホスト
インターフェース
8G FC×4~12
ネットワーク
インターフェース
GbE×4~24、10GbE×4~16、40GbE×4~8
ブロック
プロトコル
FCP、iSCSI
ファイル共有
プロトコル
NFS(Ver2/3/4)、CIFS、FTP、WEBDAV
ディスク
エンクロージャ
6G WIDE SAS型 2U/24(2.5")×4/8/16、4U/24(2.5")×4/8/16/32
サポートディスク 2.5" SAS SSD、2.5" SAS 10k HDD、3.5"SAS 7.2k HDD
1次キャッシュ DRAM64GB(最大1.5TB)/ライトバック & HDDへの書込み同期 & BBU(専用UPS)
キャッシュデータ保護 バッテリバックアップユニット(BBU)によるデータ保持 及び キャッシュフラッシュコマンド対応自動/マニュアルデータフラッシュ
書込み高速化
キャッシュ
共有型同期書込み方式(専用 SSD/最大3.2TB)
2次拡張キャッシュ 読込み専用SSDキャッシュ(最大614TB)
RAID機能 ダイナミックワイドストライプ、多重ミラー、シングル/デュアル/トリプルパリティRAID、HDDホットスワップ/ホットスペア & オートリビルド
HDD障害ポリシー HDD SMART情報によるプリディクティブモード & コントローラエラーハンドリングモードベースホットスペア処理
ストレージプール 128bitアドレスダイナミック仮想プール(マルチプル)、シンプロビジョニング、圧縮/重複排除
データインテグティ メタデータ/データ多重化、64bitチェックサム、自動データ修復
バックアップ 無制限スナップショット & クローン、ブロック & ファイルレベルレプリケーション
セキュリティ CHAP、ADS、ACL、ウィルスチェック&WORMオプション
システム
マネージメント
WEB GUI、CLI、パフォーマンス/イベントリアルタイムトレース & モニタ
システム冗長化 ストレージヘッド(RAIDストレージコントローラ)、エンクロージャコントローラ、電源、ファン ※全てホットスワップ対応
システム
プロセッサ
8コア XEON CPU×2
システムOS NexentaStor Enterprise
電源構成 ストレージヘッド部800W2重化×2、ディスクエンクロージャ部550W2重化×4/8/16、800W2重化×4/16/32
所要電源 AC90~264V、50/60Hz
動作環境 外部温度35℃以下、湿度95%以下(結露なし)
フォームファクタ ZFSストレージコントローラ部 EIA 2U、ディスクエンクロージャ部 EIA 2U及び4U
寸法 RAIDストレージコントローラ 443(W)×756(D)×43(H)、ディスクエンクロージャ 443(W)×495(D)×88(H)、443(W)×584(D)、177(H)
重量 ZFSストレージコントローラ 約25Kg、ディスクエンクロージャ 約23Kg/約46Kg

ダウンロード

下のリストから希望するファイルのタイトルをクリックすると、そのファイルを直接ダウンロードできます。

タイトル 説明 形式 サイズ
Prime STOR
Supertierカタログ
本製品の印刷用カタログです。 PDF 5.6MB

  ※Prime STOR EXについての詳細はこちらをご覧ください。
  ※Prime STOR Enterpriseについてはこちらをご覧ください。
  ※Prime STOR SuperScaleについてはこちらをご覧ください。
  ※Prime STOR CiBについてはこちらをご覧ください。

下記の詳細資料はドキュメントセンターからダウンロードできます。(個人情報の登録が必要です)

<ダウンロード可能な資料>
・インテグレーションリファレンス(個人情報の登録が必要です)
PrimeSTOR詳細資料(個人情報の登録が必要です)
NexentaStor詳細資料(個人情報の登録が必要です)
ZFS/NEXENTASTORベースUNIFID&TIEREDストレージアーキテクチャPRIMESTORシリーズ仮想ストレージ(個人情報の登録が必要です)
次世代データセンタ向けサーバ&ストレージ構成指標(個人情報の登録が必要です)
